产品信息

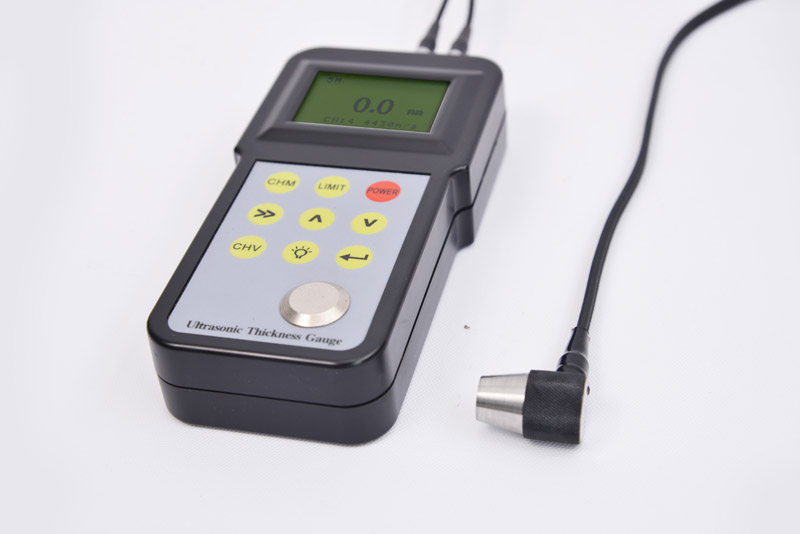

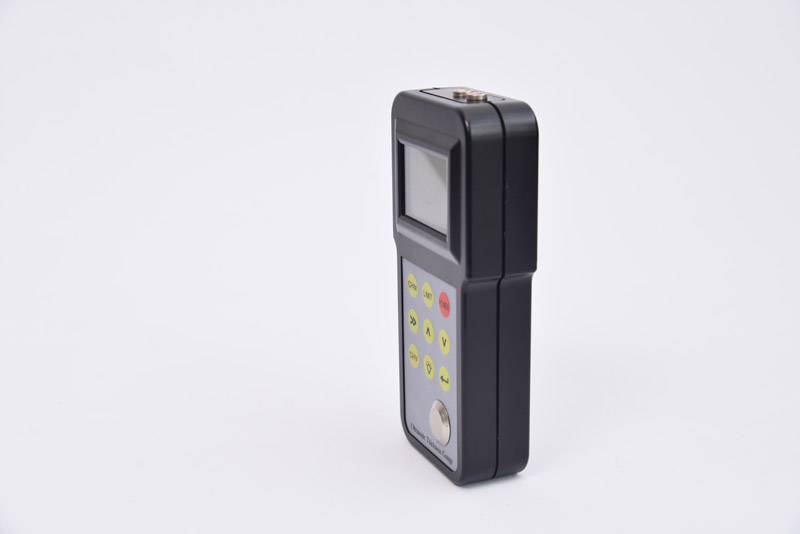

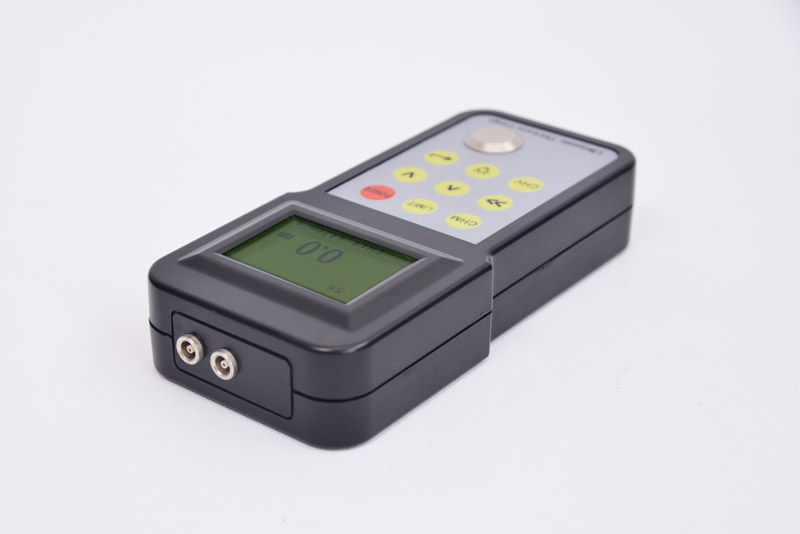

1、产品名称：超声波测厚仪
2、型号：ETC-098
3、产品属性

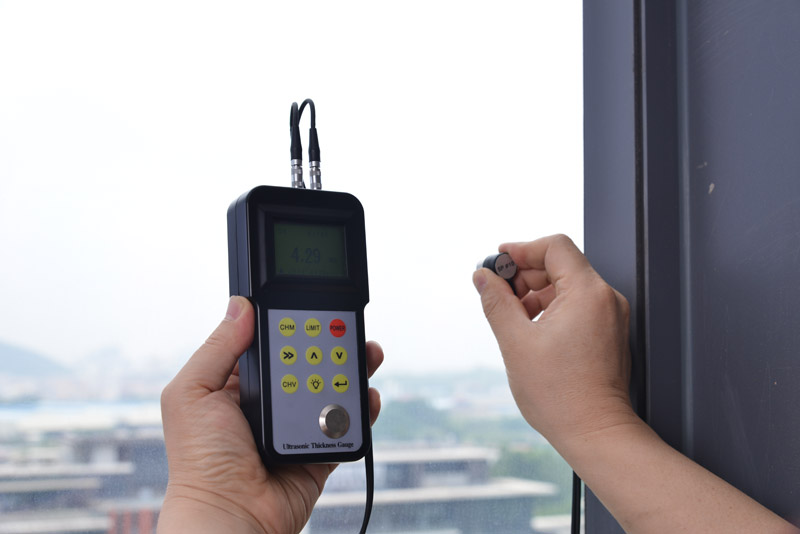

仪器采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播,并能以其背面得到反射的各种材料厚度的测量,可对各种板材和各种加工零件作精确测量,也可对生产设备中各种管道和压力容器进行监测,广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
产品优点
A、具有较强的发射功率和很高的宽带接收灵敏度
能适应不同频率的探头
严重腐蚀的毛糙表面、漆面或灰铸铁均可测量
应用范围几乎遍及所有的工业行业
B、应用范围广泛
石化工业、造船业、汽车制造业、电站
机器制造业中对锅炉、储油罐、管道、管材、板坯、锻件、法兰、船壳、甲板、轨道、机加工零件等的厚度测量和腐蚀测量
大部分能传播超声波的材料均可以使用本仪器测厚
C、数字显示，无视差
D、声速通道及声速显示，仪器提供8个声速通道，每个通道声速可任意设置
性能指标
测量范围：0.75~300.0mm(由探头决定)
示值误差:±(1%H+0.1)mm
管材测量下限(钢):φ20mm×3.0mm(5MHZ)
φ15mm×2.0mm(10MHZ)
声速调节范围：1000m/s~9999m/s
已知厚度反测声速：
测量范围：1000m/s~9999m/s
建议试块厚度≥20mm，声速测量精度为±5%
使用环境温度：0℃~40℃
电源：二节5号电池
外形尺寸：150mm×73mm×32mm
重量：400g

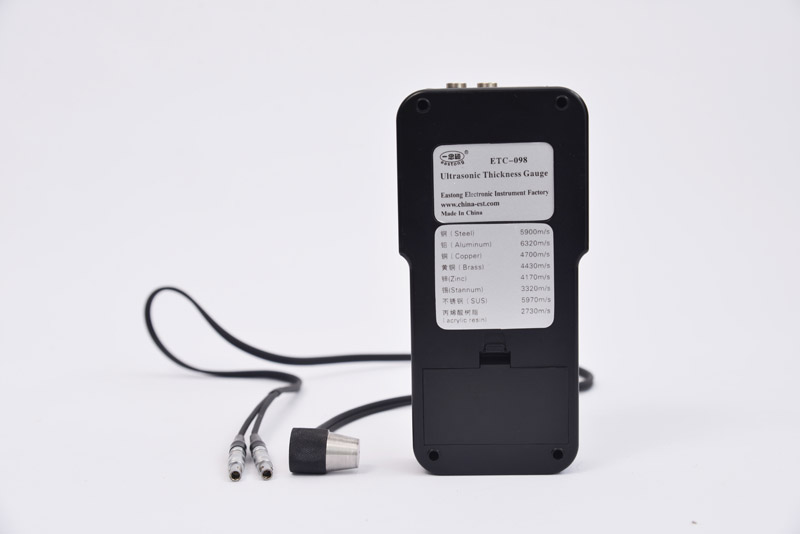

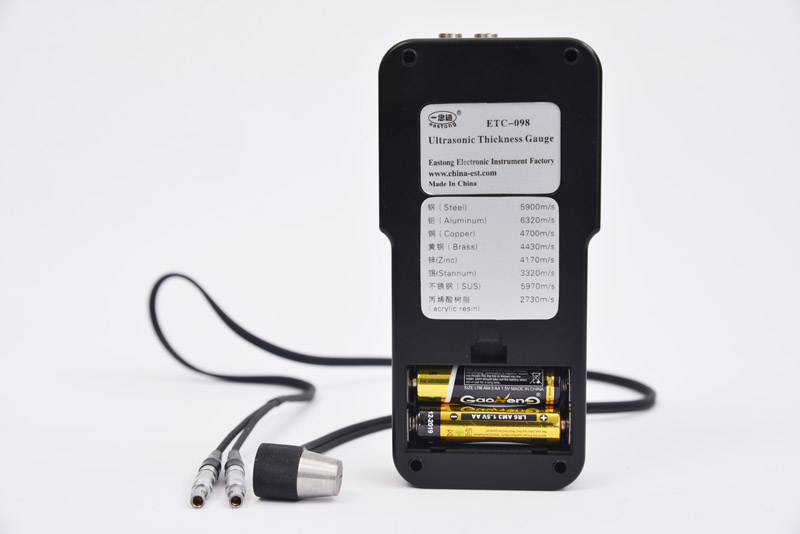

超声波测厚仪常用材料声速表
|
材料 |
声速（m/s） |
材料 |
声速（m/s） |
|
钢 |
5900 |
银 |
3607 |
|
铝 |
6320 |
金 |
3251 |
|
不锈钢 |
5970 |
锌 |
4170 |
|
黄铜 |
4430 |
钛 |
5990 |
|
铜 |
4700 |
锡 |
3320 |
|
铁 |
5930 |
铅 |
2400 |
|
铸铁 |
4400--5820 |
丙烯酸（类）树脂 |
2760 |

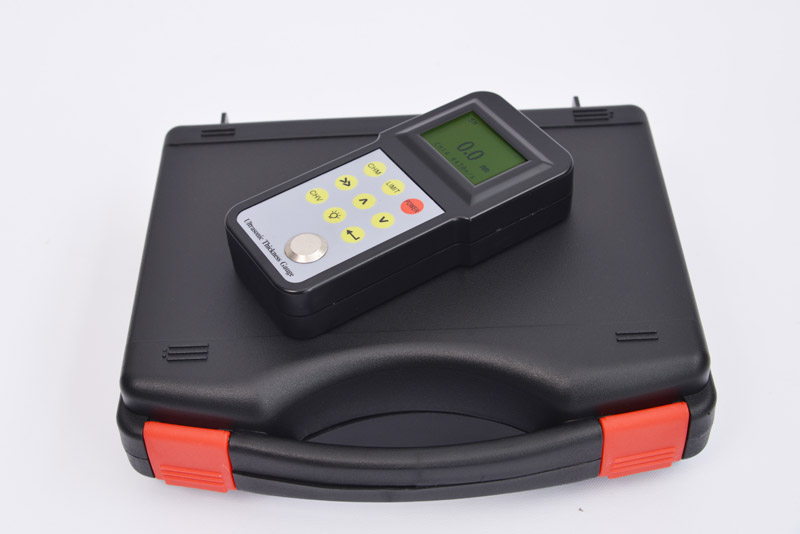

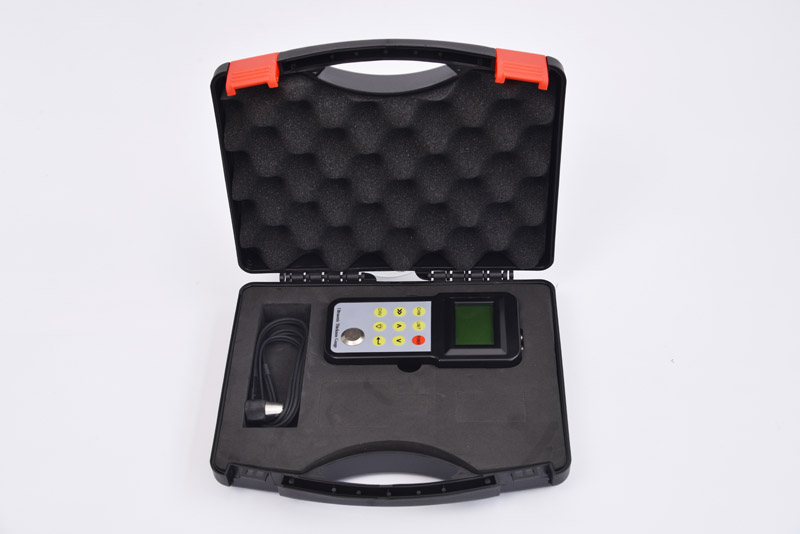

1、 标准配置
2、 主机 1台

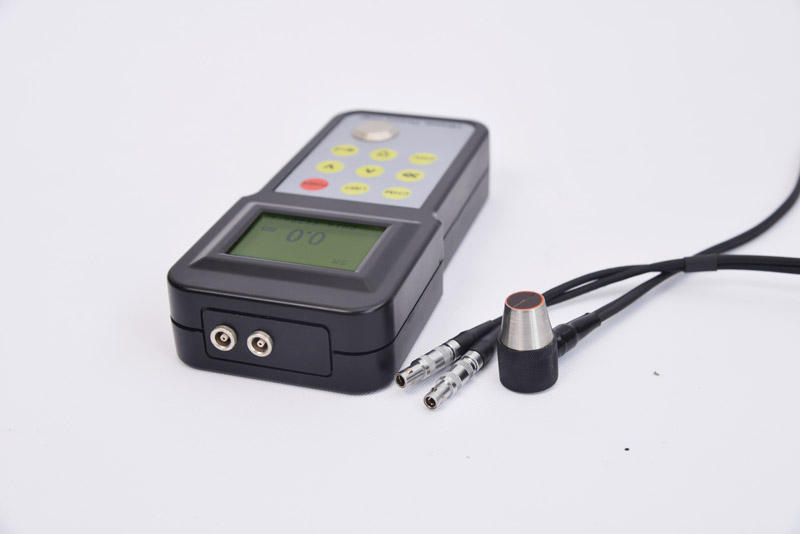

3、 5 MHZ探头 1支
4、 耦合剂 1瓶
5、 清洁布 1块
6、 说明书 1份
2、

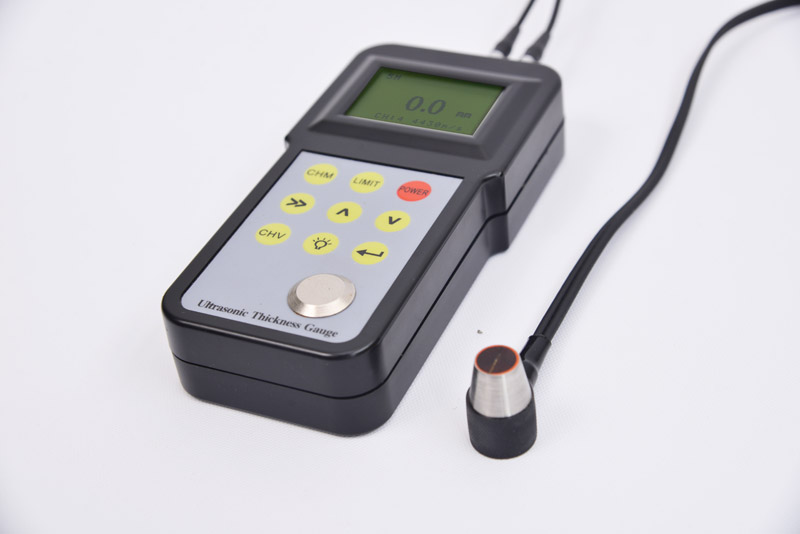

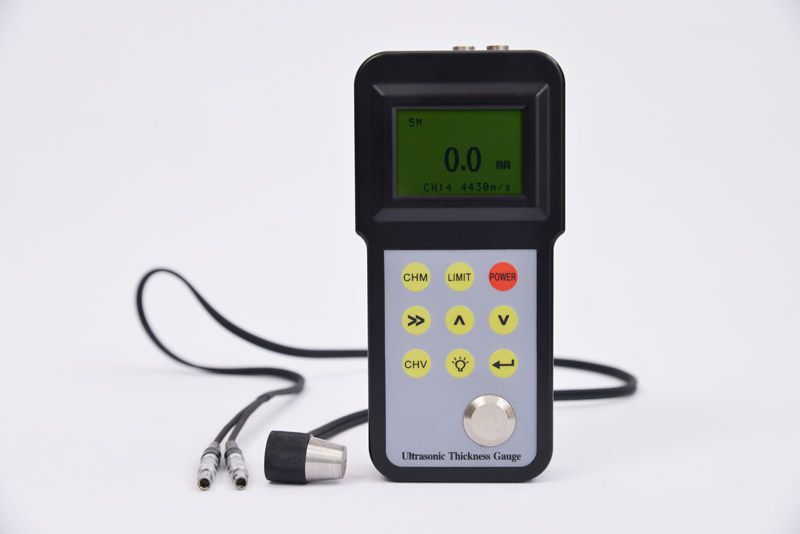

显示解读
POWER：电源开关，仪器提供手动开机，手动关机和自动关机（待测状态超过1分钟自动关机）
LIMIT：上下限报警设置
CHM：选择探头频率
CHV：选择声速
：数据输入时光标移动/测声速
：数据输入时，数字加1/数据查询
：数据输入时，数字减1/数据查询/数据清零
：回车确认/修改声速
：背光开关
注意事项
◆仪器提供5mm钢质试块，使用随机试块对仪器进行检测时，需要涂耦合剂，请注意防锈，使用后将试块擦干净；
◆酒精、稀释液等对机壳尤其窗口有腐蚀作用，清洗时，用少量清水轻擦试即可；
◆探头表面为丙烯树脂，对粗糙表面的重划很敏感，因此在使用中应轻按；
◆常温测量时，被测表面温度不要超过60℃，否则损坏探头。
◆仪器应妥善保存，避免碰撞，潮湿。
◆仪器长时间不用，应将电池取出，以免电池漏液，腐蚀电池盒与极片。
服务
本仪器严格执行国家的三包政策，7天之内包退包换，15天之内包换，一年之内包修，终身维护。
